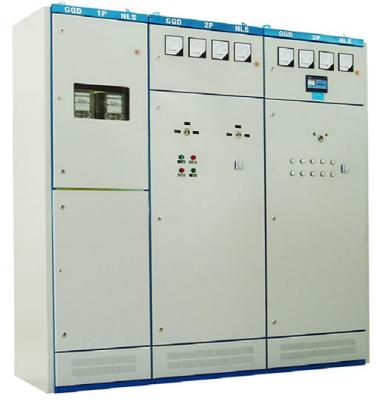

GGD型交流低壓配電柜可用于雙電源供電或終端供電系統中，系統穩定安全可靠，作為低壓　配電計量，補償控制和保護裝置。一次側還裝有四位負荷開關，二工位負荷開關，后備保護　熔斷器及插入式熔斷器；低壓側按用戶要求裝配控制電器，配電電器。補償裝置及電能計量表等。操作方式可采用手動、電動方式或電動、手動雙重操作方式以適應在控制室內進行遠距離操作控制，符合城鄉電網建設改造的要求。適合于工廠、高層建筑、住宅區等場所的配電系統，環網供電或雙電源輻射供電系統，起接受、分配和保護作用。

適用范圍

低壓配電柜可用于室內，又可用于室外，廣泛運用于工業園區，居民小區，商業中心，及高層建筑等各種場所。

技術參數

額定電壓：380VAC 3~;額定絕緣電壓：690VAC 3~;

額定頻率：50HZ或60HZ;

額定電流：主母線630~1600A；額定峰值耐受電流：63KA；額定短時耐受電流icw：30KA。

柜體高度：2000mm、 2200mm、2400mm、2600mm；

寬度：600、800、1000、1200mm；

厚度：600、800、1000、1200mm。

防護等級：IP40。

產品特征

■GGD型交流低壓配電柜的柜體采用通用柜形式，構架用8MF冷彎型鋼局部焊接組裝而成，并有20模的安裝孔，通用系數高。

■ GGD柜充分考慮散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

■ GGD柜按照現代化工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新。

■ 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。
